XLP-B型旋風除塵器是帶有旁路的干式高效旋風除塵器。是根據在風機前后位置不同分為X型(吸入式)和Y型(壓入式)其中X型是在除塵器本體增加了出口螺旋殼。X、Y型根據螺旋殼旋轉方向不同分N型(左回轉)和S型(右回轉)。該除塵器主要適用于清除非粘固灰塵、煤炭、泥沙、煙塵及其它粉塵等。

　　XLP-B型旋風除塵器與C型旋風除塵器相比，差異較大。XLP/B型旋風除塵器的筒體設計成單圓筒單錐體，灰塵隔離室為螺旋線型。

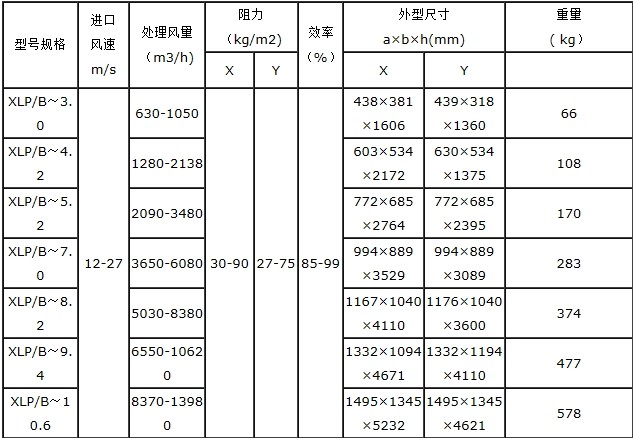

　　XLP/B型旋風除塵器的工作原理與C型旋風除塵器類似，即含塵煙氣進入除塵器后，氣體獲得旋轉運動的同時，上下分開形成雙旋渦運動，灰粒在排氣管底部即雙旋渦的分界處產生強烈的分離作用。較細較輕的灰粒，由上旋渦氣流帶往上部，在頂蓋下面形成強烈旋轉的灰環，產生灰粒的集聚，并被從特設的灰塵隔離室上部洞口引出，經過灰塵隔離室的下部螺旋槽，從除塵器外壁回風口切向引入除塵器，筒體下部與內部氣流匯合，灰粒被分離而落入灰斗。另一部分較粗較重的灰粒，則在下旋渦氣流帶動下，沿除塵器下段，       XLP-B型旋風除塵器技術參數
