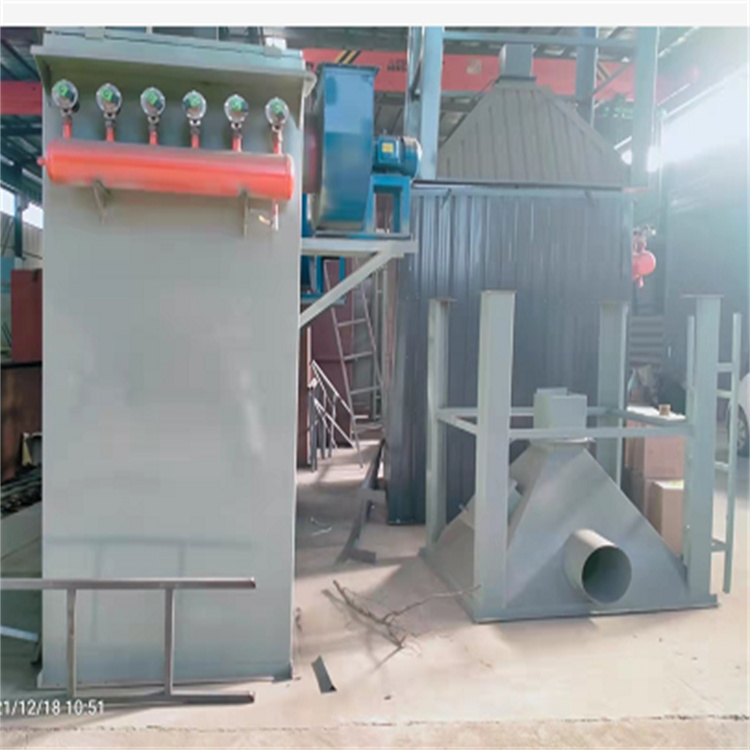

小型單機脈沖除塵器清灰設計
添加時間：2021-12-23 | 文章錄入：本站 | 文章來源：原創
小型單機脈沖除塵器清灰設計
小型單機脈沖除塵器清灰時，壓縮空氣由濾袋口上部的噴吹管的孔眼直接噴射到濾袋餒。在濾袋口有的裝設文氏管進行導流，有的不裝設文氏管，但要求噴吹管孔眼與濾袋中心在一條垂直線上，管式噴吹是較常用的一種清灰方式。其特點是容易實現所有濾袋的均勻噴吹，濾袋清灰效果好。
脈沖除塵器噴吹管作用及設計：脈沖袋式除塵器，在濾袋上方設有噴吹管，每個噴吹管上有若干個噴吹孔，每個噴吹孔對準一個濾袋口，清灰時從脈沖閥噴出的脈沖氣流通過噴吹孔的噴射作用射入濾袋，并誘導周圍的氣體，使濾袋產生振動，加上逆氣流的作用使濾袋上的粉塵脫落下來，從而完成清灰過程。噴吹管結構設計的合理性直接影響到除塵器的使用效果和濾袋的使用壽命。
（1）噴吹管管徑——選擇噴吹時，其直徑與脈沖閥出氣管的管徑相當，由于無需耐壓要求，一般都選擇薄板無縫；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取取決于管的長度和材質，選用時要保證噴吹管不會因自重而彎曲即可。
（2）脈沖除塵器噴吹口孔形狀——設計噴吹管的噴吹口時，噴吹口孔距的公差為±0.5mm，噴吹孔應垂直向下，不能傾斜，其軸心線的垂直≤0.4mm，否則噴吹氣流會沖刷濾袋；噴吹口一般是鉆孔成型，這種孔易工，但噴吹阻力大。帶翻邊的弧形孔阻較小，這種噴吹口不僅減少系統噴吹阻力，而且能使壓縮氣流盡量匯于一點噴吹，以防氣流發散無序沖刷濾袋，從而從結構上減少沖刷濾袋的可能性。
小型單機脈沖除塵器清灰時，壓縮空氣由濾袋口上部的噴吹管的孔眼直接噴射到濾袋餒。在濾袋口有的裝設文氏管進行導流，有的不裝設文氏管，但要求噴吹管孔眼與濾袋中心在一條垂直線上，管式噴吹是較常用的一種清灰方式。其特點是容易實現所有濾袋的均勻噴吹，濾袋清灰效果好。
脈沖除塵器噴吹管作用及設計：脈沖袋式除塵器，在濾袋上方設有噴吹管，每個噴吹管上有若干個噴吹孔，每個噴吹孔對準一個濾袋口，清灰時從脈沖閥噴出的脈沖氣流通過噴吹孔的噴射作用射入濾袋，并誘導周圍的氣體，使濾袋產生振動，加上逆氣流的作用使濾袋上的粉塵脫落下來，從而完成清灰過程。噴吹管結構設計的合理性直接影響到除塵器的使用效果和濾袋的使用壽命。
（1）噴吹管管徑——選擇噴吹時，其直徑與脈沖閥出氣管的管徑相當，由于無需耐壓要求，一般都選擇薄板無縫；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取取決于管的長度和材質，選用時要保證噴吹管不會因自重而彎曲即可。
（2）脈沖除塵器噴吹口孔形狀——設計噴吹管的噴吹口時，噴吹口孔距的公差為±0.5mm，噴吹孔應垂直向下，不能傾斜，其軸心線的垂直≤0.4mm，否則噴吹氣流會沖刷濾袋；噴吹口一般是鉆孔成型，這種孔易工，但噴吹阻力大。帶翻邊的弧形孔阻較小，這種噴吹口不僅減少系統噴吹阻力，而且能使壓縮氣流盡量匯于一點噴吹，以防氣流發散無序沖刷濾袋，從而從結構上減少沖刷濾袋的可能性。
