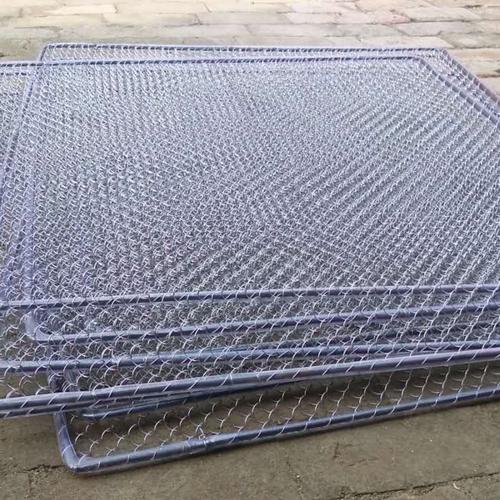

除塵骨架表面處理一般分為噴塑處理，鍍鋅處理，有機(jī)硅處理三種。三種處理工藝如下
 1、噴塑除塵骨架工藝：
除塵骨架拉絲焊接完成后，進(jìn)行烤漆房加熱達(dá)到規(guī)定溫度后，取出除塵器骨架進(jìn)行噴塑粉，噴完塑粉在進(jìn)入烤漆房加溫，達(dá)到規(guī)定時(shí)間后取出，完成除塵骨架?chē)娝鼙砻嫣幚砉に嚒?br />     2、鍍鋅除塵骨架工藝：
鍍鋅除塵骨架是在拉絲焊接完成后，骨架進(jìn)入除銹池除銹晾干后，在進(jìn)入化學(xué)鍍鋅池進(jìn)行鍍鋅，撈出完成鍍鋅工藝。
有機(jī)硅除塵骨架工藝：
1、將已加工好的袋籠浸入除油槽15分鐘，目的是除去袋籠表面的油污。
2、從除油槽中取出袋籠放入清洗槽進(jìn)行浸泡清洗，目的是除去袋籠上的除油劑。
3、從清洗槽取出袋籠放入除銹槽進(jìn)行除銹處理，目的是除去袋籠上的金屬氧化層，增強(qiáng)吸附力。
4、從除銹槽取出籠骨放入磷化槽進(jìn)行磷化處理，目的是增強(qiáng)袋籠表面的粘合力。
5、將處理好的袋籠放入烤箱，溫度設(shè)為$2100℃，進(jìn)行20-30分鐘的烘干，目的除去袋籠上的水份，保持袋籠本體的干燥。
6、取出袋籠，將調(diào)制好的硅均勻的噴涂在袋籠表面。涂層厚度在60μm～100μm。
7、將噴涂好的袋籠放入烤箱，溫度設(shè)為$2220℃，進(jìn)行120分鐘的烘烤。之后保持$2200℃，進(jìn)行30分鐘的熱定型。將袋籠自然冷卻，即完成了袋籠硅噴涂工藝。
8、硅粘合力較強(qiáng)的厚度在60-70μm之間。
